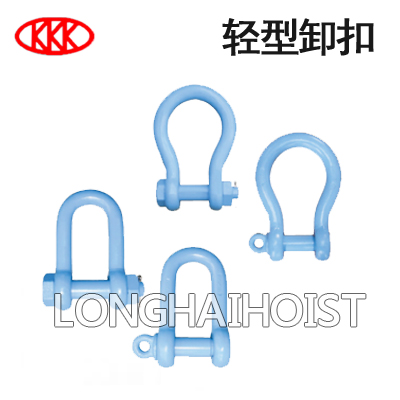

轻型卸扣

订货号：RS・RSE/RB・RBE
原始型号：RS・RSE/RB・RBE
品牌：日本KANSAI关西吊索具
品牌所属地：日本

价格：询价

发货周期：可订货
最小订货量:1

在线咨询：

全国订购服务免费热线：0535-6106706 15552259281

产品描述

技术参数

包装参数

技术文档

轻型卸扣由三菱重工创立，日本关西工业制造，已通过三菱重工制造认证测试，所有卸扣均通过磁粉检测，可提供相关证明。此外，所有产品的主体和螺栓头部都带有 KANSAI 名称。

轻型卸扣介绍：

【产品名称】轻型卸扣

【产品品牌】日本关西KANSAI品牌

【产品保质】保质期12个月

【应用领域】主要用于桥梁公司、建筑工地、施工单位、造船厂等领域。

轻型卸扣产品介绍

轻型卸扣优势：

●轻型卸扣重量轻

KANSAI轻量型卸扣由特殊合金钢经热处理制成，强度高，韧性大，在相同提升率下其自重约为JIS B2801规定卸扣的一半。

●轻型卸扣使用安全性高

由于轻型卸扣自重减半，即使在恶劣条件下的高空作业、货物装卸作业也变得安全而轻松。断裂载荷为工作载荷的6倍以上，出货前均进行两倍工作载荷的拉伸试验。

●轻型卸扣的检查

所有产品都经过磁粉检测（MT），只有在1级或更高级别以上的轻型卸扣才附有合格证书。

●轻型卸扣经济耐用

KANSAI轻量型卸扣采用热处理技术，高品质轻型卸扣耐磨损伤小，经得起长期使用非常经济。

轻型卸扣参数：

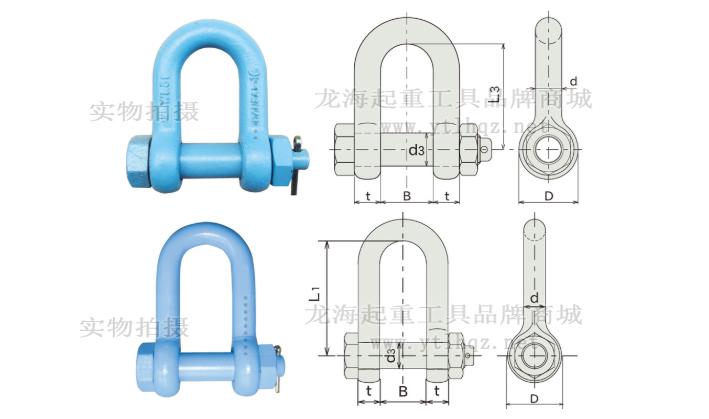

RS型轻型卸扣尺寸图

RS型轻型卸扣为直型螺栓螺母型，RS载荷1 吨~ 120 吨。

型号	（使用荷重tf）	t 厚度	d 本体尺寸	B 宽	L1 长度	L3 长度	D 头部直径	ー孔径	d3 螺栓直径	扭动尺寸	销尺寸	RS重量（㎏）
RS	1t	10	10	20	–	40	23	–	12	M12	φ3× 20	0.16
	2t	12	12	24	–	48	28	–	15	M14	φ4× 25	0.28
	3t	16	16	32	–	64	36	–	20	M20	φ4× 25	0.64
	5t	22	22	44	120	–	55	27	26	M24	φ5× 30	1.9
	8t	26	26	50	144	–	66	31	30	M30	φ6× 40	3.3
	10t	30	30	65	160	–	75	38	36	M36	φ6× 45	5.0
	16t	38	38	80	205	–	95	44	42	M42	φ8× 60	9.7
	20t	42	42	90	230	–	105	50	48	M48	φ8× 60	13.5
	25t	50	50	100	255	–	120	58	56	M56	φ8× 70	21.5
	32t	60	60	115	290	–	135	66	64	M64	φ10× 80	33.0
	40t	65	65	125	320	–	150	74	72	M72	φ10× 90	44.1
	50t	70	70	140	360	–	170	82	80	M80	φ10× 100	63.4
	63t	80	80	160	405	–	190	92	90	M90	φ10× 110	91.0
	80t	90	90	180	445	–	210	102	100	M100	φ10× 120	132.0
	100t	105	105	200	510	–	235	112	110	M110	φ10× 130	187.0
	120t	120	120	220	580	–	270	132	130	M130	φ13× 160	295.0

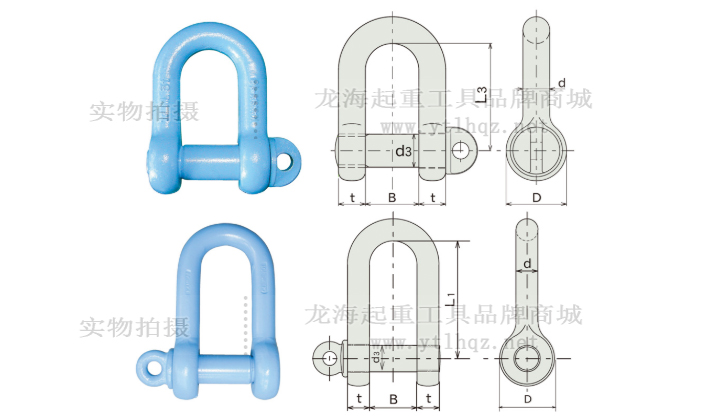

RSE型KANSAI轻型卸扣尺寸图

RSE型KANSAI轻型卸扣为螺纹型，载荷1吨~40吨，也可制造特殊尺寸。

型号	（使用荷重tf）	t 厚度	d 本体尺寸	B 宽	L1 长度	L3 长度	D 头部直径	ー孔径	d3 螺栓直径	扭动尺寸	RSE重量（㎏）
RSE	1t	10	10	20	–	40	23	–	12	M12	0.14
	2t	12	12	24	–	48	28	–	15	M14	0.24
	3t	16	16	32	–	64	36	–	20	M20	0.56
	5t	22	22	44	120	–	55	27	26	M24	1.8
	8t	26	26	50	144	–	66	31	30	M30	2.9
	10t	30	30	65	160	–	75	38	36	M36	4.5
	16t	38	38	80	205	–	95	44	42	M42	8.8
	20t	42	42	90	230	–	105	50	48	M48	11.9
	25t	50	50	100	255	–	120	58	56	M56	19.1
	32t	60	60	115	290	–	135	66	64	M64	30.0
	40t	65	65	125	320	–	150	74	72	M72	39.0

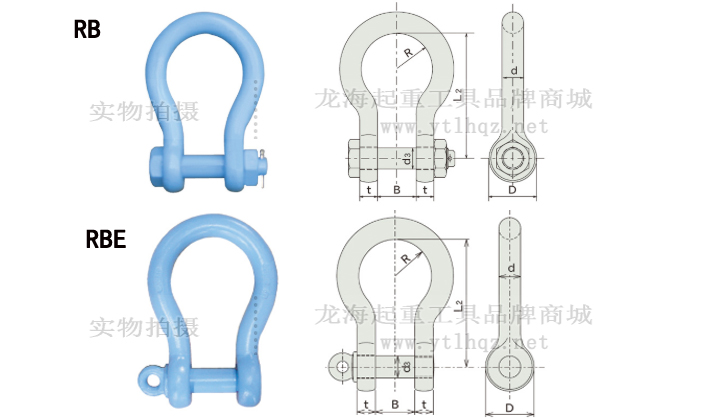

轻型卸扣尺寸图

RB型轻型卸扣工作载荷从5吨~120吨（弓型、螺栓螺母型）；

RBE型KANSAI轻量型卸扣工作载荷5吨~40吨（弓形、旋入式）
与直型卸扣的使用方式相同，作为弓型卸扣，可以在悬挂两根钢丝绳时防止钢丝相互重叠，便于吊装作业。

型号		（使用荷重tf）	t 厚度	d 本体尺寸	B 宽	R 内半径	L2 长度	D 头部直径	ー孔径	d3 螺栓直径	扭动尺寸	销尺寸	RB重量（㎏）	RBE重量（㎏）
R B	R B E	5t	22	26	44	44	156	55	27	26	M24	φ5× 30	2.6	2.5
		8t	26	30	50	52	190	66	31	30	M30	φ6× 40	4.4	4.0
		10t	30	36	65	60	210	80	38	36	M36	φ6× 45	7.3	6.8
		16t	38	44	80	75	270	100	44	42	M42	φ8× 60	15.0	14.1
		20t	42	55	90	85	300	110	50	48	M48	φ8× 60	22.1	20.5
		25t	50	65	100	95	335	125	58	56	M56	φ8× 70	34.0	31.6
		32t	60	70	115	110	380	140	64	64	M64	φ10× 80	47.5	44.5
		40t	65	80	125	120	425	160	72	72	M72	φ10× 90	68.0	62.9
		50t	70	90	140	135	475	180	82	80	M80	φ10× 100	94	–
		63t	80	100	160	150	530	200	92	90	M90	φ10× 110	131	–
		80t	90	115	180	170	600	225	102	100	M100	φ10× 120	193	–
		100t	105	125	200	190	670	250	112	110	M110	φ10× 130	259	–
		120t	120	140	220	195	700	270	132	130	M130	φ13× 160	380	–
